SV-200MA(已停产)监察模板SV-200M

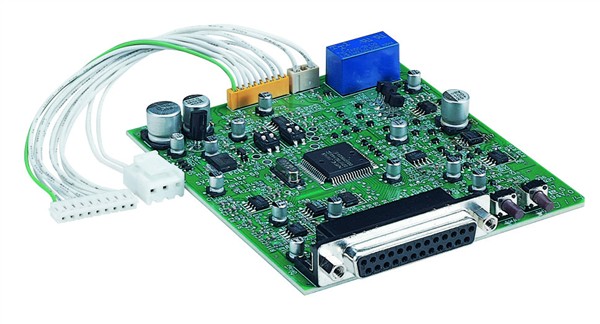

监察模板SV-200MA

型号SV-200MA
电源要求直流24V
消耗电流120mA
控制输入及输出输入:无电压接点输入,开路电压:3.3V直流
短路电压:低于1mA
(1)喇叭初始设定启动讯号
(2)喇叭线监察启动讯号
输出:开路收集器输出,耐电压:30V直流
控制电流:低于10mA
(1)监察各独立喇叭线(分区1~5)
(2)接地错误(绝缘电阻:低于50kΩ)
(3)功率放大器故障
输入/输出
输入:无电压接点输入,开路电压:直流24V
短路电流:低于60mA
输出:开路收集器输出,耐电压:直流24V
控制电流:低于20mA
(1)喇叭区间信息/选择
(2)功率放大器故障
接头:D-sub接头(25针,母型)
故障检测功率放大器故障:20kHz导引音调检测
喇叭线故障:40Hz阻抗检测
喇叭线监察可于设定的时间间距自动检查喇叭线
可设定时间间距(10-60分钟,每10分钟为1间距)
工作温度0℃至+50℃
尺寸90(宽)×20.6(高)×157(深)毫米
重量140克
附件扁平电缆×2
