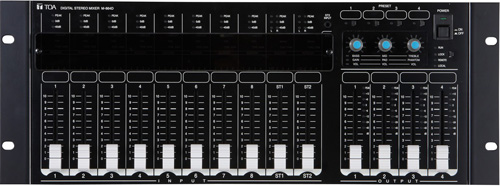

M-864D是一款4U机架式数字立体声混频器，具有22个输入通道(包括8个单声道输入通道和7个立体声输入通道)，6个输出通道(包括4个单声道输出通道和1个立体声录音输出通道)，以及4路总线输出通道。
它配备了数字信号处理功能，如自动混响控制(ARC)功能、反馈抑制(FBS)功能、自动立体声输入静音功能和均衡器。先进的声学补偿可以不采用声波测量仪的情况下自动执行。配有各种功能的设定按钮和14个模拟音量推子，M-864D的操作不需要使用个人电脑，但它可借助一台个人电脑或可选的远程控制面板来操作。它可安装进EIA标准机柜内(占4U位置)。自动混响控制(ARC)功能可以通过测量建筑物空间中固有的声学特性，自动创建滤波曲线，以提高声音的清晰度。
|
电源 |
220-240V AC,50/60Hz |
|
功耗 |
30W |
|
频率响应 |
20Hz-20kHz |
|
采样频率 |
48kHz |
|
动态范围 |
100dB以上(IHF-A加权) |
|
失真度 |
0.03%或以下, 1kHz，4dB*输入/输出, 20Hz-20kHz带通滤波器 |
|
串扰 |
-80dB或更低，1KHz |
|
输入 |
8个单声道输入通道, 可拆卸端子块(3P):
幻象电源(+24V DC, 10mA,
每个通道可切换ON/OFF), 增益设置(每个通道可设置)
7组立体声输入(L, R)通道
RCA插孔(1-A, 1-B, 1-C,
2-A, 2-B, 2-C)
前面板立体声迷你插孔(前面板输入口)
-10dB(最多+10dB),
10KΩ,
修剪每个通道的增益: -∞至0dB(前面板输入口除外) |
|
输出 |
4个输出通道, +4dB(最大+24dB), 适用负载600Ω或以上, 电子平衡式, 可拆卸的接线端子(3P)
1录音输出(L, R)通道:
-10dB(最大+10dB), 适用负载1KΩ或以上, RCA插孔 增益可调 |
|
控制输入 |
8个通道, 开路电压: 24V DC, 短路电流5mA
可拆卸端子块(10P) |
|
控制输出 |
8个通道, 无电压接触, 触点容量24V DC/100mA
可拆卸端子块(10P) |
|
遥控面板 |
2个通道, 最大单位数量: 每通道8个单位
24V直流输入x 2, 终止ON/OFF开关x1, 可拆卸端子块(10P)
线缆类型:
屏蔽CPEV电缆(1对数据线和1对电源线)或屏蔽5类双绞线网络电缆 |
|
网络界面 |
(CAT5-STP)
网络接口: 1路10BASE-TX(自动适应), RJ45接口, 连接到网络交换集线器
网络协议: TCP/IP
连接电缆: 屏蔽5类或更高类双绞线网络电缆(CAT5-STP或更高类别)
最大电缆长度: 100米(M-864D和网络交换集线器之间) |
|
预设记忆 |
16 |
|
信号处理 |
自动混响控制(ARC)功能
反馈抑制器功能
滤波器: 8通道(每个单声道输入通道), 高通滤波器范围:
20Hz-20kHz
音调控制器：低音，中音，高音
参数均衡器: 20Hz-20kHz,±15dB, 4个通道(每个输出通道)
矩阵:
12x4
交叉点增益: -∞至0dB, 步长1dB |
|
功能 |
自动静音功能
输入PAD的控制, 低切控制, 模拟量输出衰减器控制
前面板操作锁定功能, 立体声混合功能 |
|
前面板功能 |
功能设置面板
输入电平指示器, 输出电平指示器
ARC(自动混响控制)测量启动开关: ON/OFF开关
反馈抑制器(FBS)功能:
ON/OFF开关
低切: ON/OFF开关, 立体声混合: ON/OFF开关
音调控制: 低音/中音/高音
单声道输入: 增益设置,
PAD ON/OFF，PAD，幻象电源ON/OFF
立体声输入: 模拟设定, 修剪设置, 录音输出增益设置
预设记忆开关,
前面板操作锁定开关
操作状态指示, 模拟音量推子 |
|
