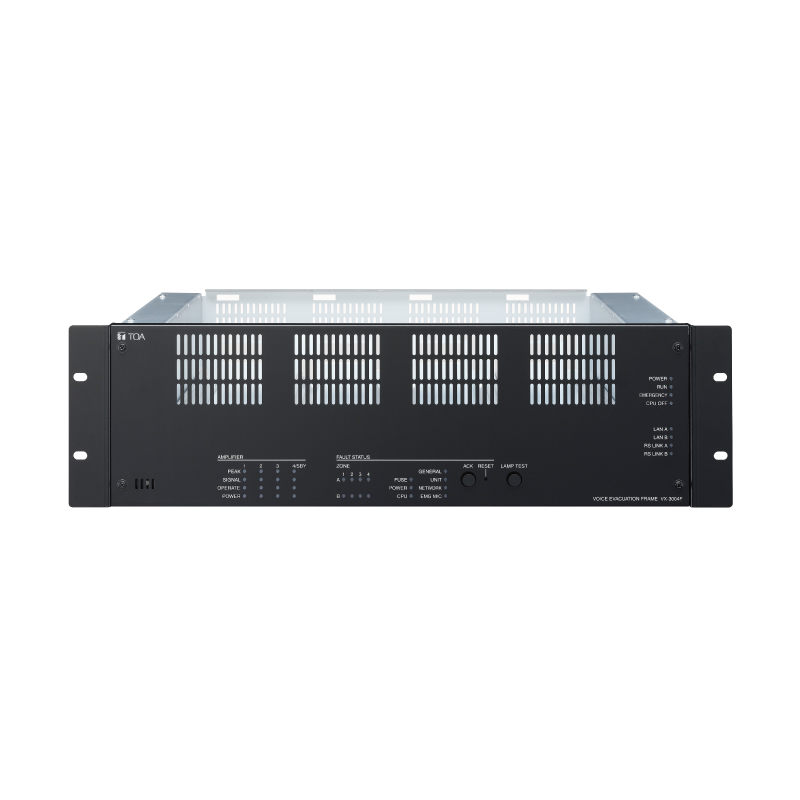

音频矩阵控制机框 | 型号 | VX-3004F | | 电源 | 31V DC（工作范围:20~33V DC）,可拆卸端子排(4 pins) | | 消耗功率 | 18 W at 31 V DC(EN62368-1) | | 指示灯 | 电源(绿色) x1, 运行(绿色) x1, 紧急(红色) x1, CPU关闭(红色) x1, 局域网A(绿色) x1, 局域网B(绿色) x1, RS LINK A(绿色) x1, RS LINK B(绿色) x1;错误状态 (黄色);常规 x1, 单元 (*1) x1, 网络 (*1) x1, 紧急话筒 (*1) x1,保险 (*1) x1, 电源(*1) x1, CPU x1, 区域 x8
功率放大器: 峰值(红色) x4, 信号(绿色) x4,
工作 (绿色) x4, 电源 (绿色) x4 | | 操作 | 故障控制开关 x2 (ACK/RESET) ; 测试开关 x1 (LAMP TEST) ; 设置开关: ID NUMBER, RESET, IMPEDANCE, Setting (内部前面板) | | 局域网A,B | 连接器数量: 2 (LAN A, LAN B) ; 网络 I/F: 100BASE-TX ; 网络协议: TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP ;
生成树协议: RSTP ; 音频传输系统: TOA Packet Audio ; 音频编码方式: PCM ; 音频采样频率: 48 kHz, 16 bits
连接器: RJ45 连接器 ; 连接电缆: 5类双绞线 (CAT5) ; 最大光缆传输距离: 100 m | | RS Link A, B | 连接器数量: 2 (RS LINK A, RS LINK B) ; 音频输入电平: 0 dB (*2) ; 供电: 每个连接器最大 1 A ;
连接器: RJ45 连接器 ; 连接电缆: 屏蔽5类双绞线 (CAT5-STP) ; 最大光缆传输距离: 1200 m | | 控制输入1, 2 | 16 路输入, 无电压接点输入, 开路电压: 24 V DC, 短路电流: 2 mA
故障检测系统：短路，开路，方法：电压检测；连接器：RJ45连接器；连接电缆： CAT5-STP | | 紧急控制输入 | 输入 2: 独立电压输入, -24 to +24 V ; 连接器: RJ45连接器 ; 连接电缆: CAT5 | | 控制输出1, 2 | 一般输出 : 8 个 控制输出 1 ; 专用输出 : 3 个 控制输出2 ; 一般故障, CPU 故障, CPU 关闭
无电压接点, 集电极输出, 控制电流: 10 mA ; 连接器: RJ45 连接器; 连接电缆: CAT5-STP | | ATT/控制输出 | 8路输出, 无电压接点, 继电器触点(NC, NO, C), 控制电流: 2 mA 至 5 A ; 连接器: 可拆卸端子排 (12 pins) x2 | | 音频输入 1, 2, 3, 4 | 4 输入 Line: -20dBV / Mic: -60dBV, 幻象电源可选 | | 扬声器线路 | 4 路通道 (带有 A/B LINE 扬声器输出) | | 备用功率放大器 | 输入: 1, 输出: 1 ; 最大电压/电流: 100 Vrms, 5 Arms ; 连接器: 可拆卸端子排 (2 pins) x2 | | 扩展功率放大器 | - | | 功率放大器 | 4 | | 工作温度 | -5℃~+45℃ | | 工作湿度 | 低于90 %RH (无凝结) | | 外观 | 面板: 表面钢板处理, 黑色, 30% 光泽, 油漆 | | 尺寸 | 482 x 132.6 x 345 mm (19”, 3U) | | 重量 | 7.6kg | | 附件 | 机柜安装支架(预安装在单元上) x2, CD (PC 设定软件) x1, 可拆卸端子排 (2 pins) x4, 可拆卸端子排 (4 pins) x1,
可拆卸端子排 (6 pins) x2, 可拆卸端子排 (12 pins) x4, 可拆卸端子排 (17 pins) x2 |
※1:默认情况下
※2:0dB=1V
|
