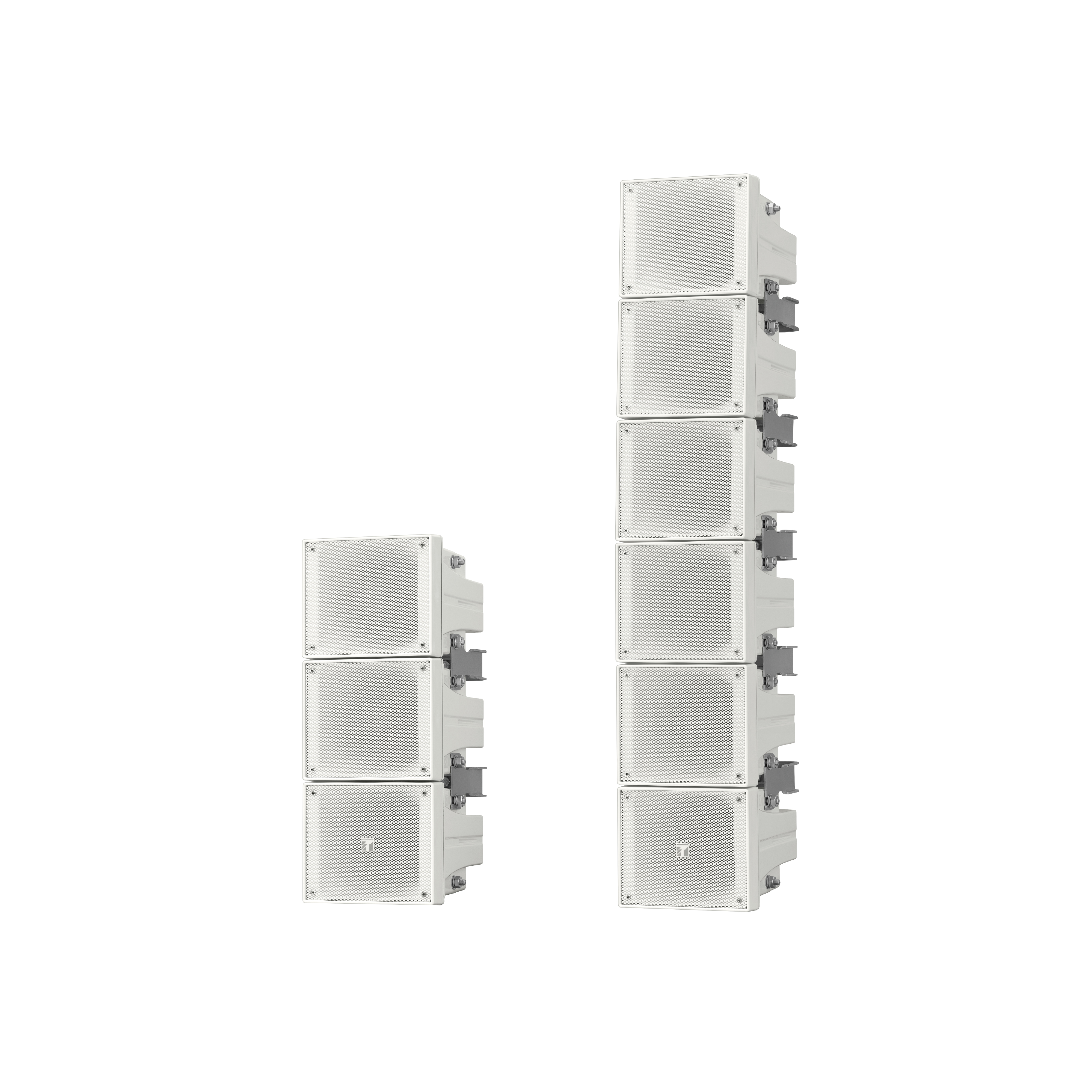

| 型号 | HA-2120EN | HA-2240EN | | 额定输入 | 120 W | 240 W | | 额定阻抗 | 100 V line: 83 Ω (120 W), 170 Ω (60 W)
70 V line: 42 Ω (120 W), 83 Ω (60 W) | 100 V line: 42 Ω (240 W), 83 Ω (120 W)
70 V line: 21 Ω (240 W), 42 Ω (120 W) | | 灵敏度 | 113 dB (1 W, 1 m) (500 Hz - 5 kHz, IEC60268-5) | 115 dB (1 W, 1 m) (500 Hz - 5 kHz, IEC60268-5) | | 最大声压级 | 133 dB (120 W, 1 m) (500 Hz - 5 kHz, IEC60268-5) | 138 dB (240 W, 1 m) (500 Hz - 5 kHz, IEC60268-5) | | 频率响应 | 550 Hz - 4.3 kHz (-10 dB), 290 Hz - 8 kHz (-20 dB) | 490 Hz - 4.2 kHz (-10 dB), 280 Hz - 8 kHz (-20 dB) | | 扬声器组件 | 号角扬声器单元 X 3 | 号角扬声器单元 X 6 | | IP 等级 | IP66 | IP66 | | EN 54-24 规格 | 灵敏度: 91 dB (1 W, 4 m), 最大声压级: 110 dB (120 W, 4 m)
覆盖角度 (-6 dB):
水平: 200°(500 Hz), 120°(1 kHz), 65°(2 kHz), 40°(4 kHz)
垂直: 80°(500 Hz), 40°(1 kHz), 20°(2 kHz), 15°(4 kHz)
环境类型: B (户外应用)
IP 等级: IP33C | 灵敏度: 91 dB (1 W, 4 m), 最大声压级: 114 dB (240 W, 4 m)
覆盖角度 (-6 dB):
水平: 200°(500 Hz), 120°(1 kHz), 65°(2 kHz), 40°(4 kHz)
垂直: 40°(500 Hz), 20°(1 kHz), 10°(2 kHz), 15°(4 kHz)
环境类型: B (户外应用)
IP 等级: IP33C | | 扬声器线缆 | 4芯电缆线 2 m | 4芯电缆线 2 m | | 电缆接头 | 尺寸: PG 13.5 - 12 (灰色) ···1, 电缆直径范围: 12.5 - 6.5 mm
尺寸: PG 13.5 - 08 (黑色) ···1, 电缆直径范围: 9 - 4.5 mm , 工厂预装的两股电缆密封套 | | 输入端子 | 陶瓷端子 (3极), 可桥接 ···1, 陶瓷端子 (2极) ···1, 已含热熔断保险丝 | | 适用线材尺寸 | 陶瓷端子 (3极), 导体: 实心线或7芯线
无桥接连接: 0.8 - 10 mm2 (AWG 18 - 7) 实心线缆, 0.8 - 8 mm2 (AWG 18 - 8) 7芯线
桥接连接: 0.8 - 2.5 mm2 (AWG 18 - 13) 实心线缆, 0.8 - 1.5 mm2 (AWG 18 - 15) 7芯线 | | 工作温度 | -20 °C ~ +55 °C | -20 °C ~ +55 °C | | 外观 | 外壳: 玻璃钢, 白色 (RAL 9016 等效), 耐盐, 油漆
前格栅:铝,白色 (RAL 9016 等效), 油漆, 螺栓: 不锈钢 | | 尺寸 | 215 (W) X 555 (H) X 309 (D) mm ( excluding projection) | 215 (W) X 1110 (H) X 309 (D) mm ( excluding projection) | | 重量 | 16 kg (仅单元 ) | 33 kg (仅单元 ) | | 附件 | 接线盒 ···1 | | 可选配件 | 扬声器安装支架: YS-1100A |
注意：扬声器必须垂直安装或朝下安装。除此以外任何其他安装方式都可能使排水孔失效，最终导致电气故障或其他损坏。 |
