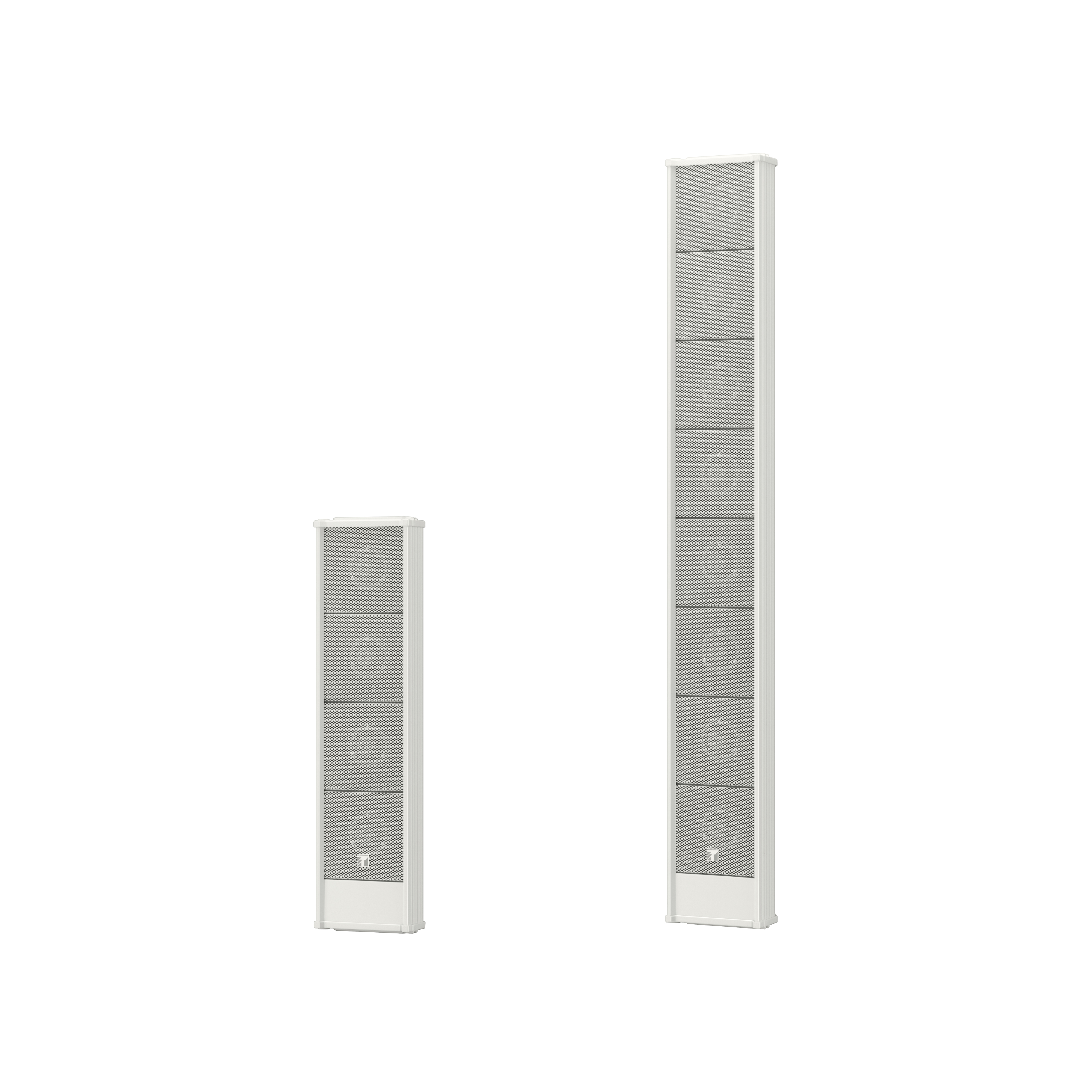

| 型号 | HA-1030EN | HA-1060EN | | 额定输入 | 30 W | 60 W | | 额定阻抗 | 100 V line: 330 Ω (30 W), 670 Ω (15 W)
70 V line: 170 Ω (30 W), 330 Ω (15 W) | 100 V line: 170 Ω (60 W), 330 Ω (30 W)
70 V line: 83 Ω (60 W), 170 Ω (30 W) | | 灵敏度 | 109 dB (1 W, 1 m) (500 Hz - 5 kHz, IEC60268-5) | 111 dB (1 W, 1 m) (500 Hz - 5 kHz, IEC60268-5) | | 最大声压级 | 123 dB (30 W, 1 m) (500 Hz - 5 kHz, IEC60268-5) | 128 dB (60 W, 1 m) (500 Hz - 5 kHz, IEC60268-5) | | 频率响应 | 550 Hz - 4.8 kHz (-10 dB), 360 Hz - 12 kHz (-20 dB) | 520 Hz - 4.6 kHz (-10 dB), 350 Hz - 11 kHz (-20 dB) | | 扬声器组件 | 号角扬声器单元 X 4 | 号角扬声器单元 X 8 | | IP 等级 | IP66 | IP66 | | EN 54-24 规格 | 灵敏度: 88 dB (1 W, 4 m), 最大声压级: 103 dB (30 W, 4 m)
覆盖角度 (-6 dB):
水平: 190°(500 Hz), 165°(1 kHz), 85°(2 kHz), 45°(4 kHz)
垂直: 80°(500 Hz), 45°(1 kHz), 20°(2 kHz), 15°(4 kHz)
环境类型: B (户外应用)
IP 等级: IP33C | 灵敏度: 89 dB (1 W, 4 m), 最大声压级: 106 dB (60 W, 4 m)
覆盖角度 (-6 dB):
水平: 190°(500 Hz), 165°(1 kHz), 85°(2 kHz), 45°(4 kHz)
垂直: 40°(500 Hz), 25°(1 kHz), 15°(2 kHz), 15°(4 kHz)
环境类型: B (户外应用)
IP 等级: IP33C | | 扬声器线缆 | 4芯电缆线 2 m | 4芯电缆线 2 m | | 电缆接头 | 尺寸: PG 13.5 - 12 (灰色) ···1, 电缆直径范围: 12.5 - 6.5 mm
尺寸: PG 13.5 - 08 (黑色) ···1, 电缆直径范围: 9 - 4.5 mm , 工厂预装的两股电缆密封套 | | 输入端子 | 陶瓷端子 (3极), 可桥接 ···1, 陶瓷端子 (2极) ···1, 已含热熔断保险丝 | | 适用线材尺寸 | 陶瓷端子 (3极), 导体: 实心线或7芯线
无桥接连接: 0.8 - 10 mm2 (AWG 18 - 7) 实心线缆, 0.8 - 8 mm2 (AWG 18 - 8) 7芯线
桥接连接: 0.8 - 2.5 mm2 (AWG 18 - 13) 实心线缆, 0.8 - 1.5 mm2 (AWG 18 - 15) 7芯线 | | 工作温度 | -20 °C ~ +55 °C | -20 °C ~ +55 °C | | 外观 | 外壳: 铝, 白色 (RAL 9016 等效), 耐盐, 油漆
前格栅:铝,白色 (RAL 9016 等效), 油漆, 螺栓: 不锈钢 | | 尺寸 | 167 (W) X 665 (H) X 140.5 (D) mm ( excluding projection) | 167 (W) X 1233 (H) X 140.5 (D) mm ( excluding projection) | | 重量 | 8 kg (仅单元 ) | 14 kg (仅单元 ) | | 附件 | 接线盒 ···1 | | 可选配件 | 扬声器安装支架: YS-1100A |
注意：扬声器必须垂直安装或朝下安装。除此以外任何其他安装方式都可能使排水孔失效，最终导致电气故障或其他损坏。 |
