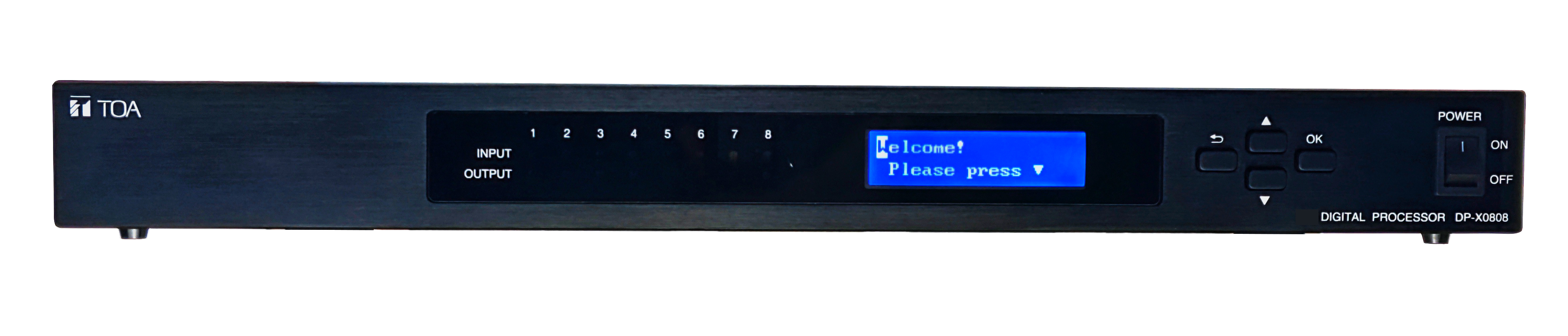

DP-X0808 数字音频处理器

(*1) 0dB=0.775V

电源	AC100V～240V
功耗	待机功耗：≤ 15W；满载功耗：≤ 45W。
频率响应	20Hz - 20kHz, ±1dB
音频采样率	48KHz
采样与量化	A/D转换器24bit, D/A转换器24bit, DSP处理16bit
动态范围	≥102dB
失真	≤ 0.01%，1KHz，-10dBu 输入/输出，20Hz - 20kHz 带通滤波器
串音	≥83dB
以太网络	1个R-J45接口，连接到电脑(专用软件)，第三方控制器，其他软件
USB接口	1个TYPE-A USB接口，连接到电脑USB接口，用于音频输入/输出流，立体声
DSP功能	FBS/AGC/AFC/AEC/ANC/Auto Mixer/Delay/Compressor/LPF/HPF/GATE/Matrix/Paging/PEQ
控制输入接口	8通道，终端连接块（12个端口），光电耦合器输入
控制输出接口	8通道，终端连接块（12个端口），2个继电器输出，6 x 开漏(或集电器)输出
RS485接口	终端连接块（5个端口）, 2个信号灯和 +DC24V
RS232接口	终端连接块（5个端口）, 2个信号灯和 +DC24V
模拟音频输入	终端连接块（HCE, 8通道），麦克风输入/线路输入可选（线路输入+4/线路输入-10/ 麦克风输入-38/麦克风输入-44/麦克风输入-50/麦克风输入-56）幻象电源开/关(+48V) 最大输入：+22dB(*1)，17kΩ
模拟音频输出接口	终端连接块（HCE, 8通道），线路输出+4/线路输出-10可选最大输出：+22dB(*1)，100Ω
模块接口	1个接口（4个数字音频输入/4个数字音频输出，数字时分多路接口）
材料	铝面板，阳极黑；SECC钢板，涂装黑色砂纹漆
尺寸	440(W)x44(H)x258(D)mm
重量	3.1kg

※ 目前最新固件版本为V1.1.0

※【此次升级只支持【101】及以上版本进行升级】，【100】版本请勿升级！！！

※【根据说明书P19上的说明】，将3个固件更新文件全部更新后，才能实现此次改善或追加的功能

单品下载资料

资料名称	资料类别	资料大小	资料格式	下载
数字音频处理器（DP-X0808）	软件下载	26.74MB	ZIP
DP-X0808固件升级20250820	固件	12.91MB	ZIP

全系列产品下载资料

资料名称	资料类别	资料大小	资料格式	下载
数字混音处理器DP-X0808使用说明书	使用说明书	7.71MB	PDF
数字音频处理器DP-X0808产品资料	产品资料	1.62MB	PDF
