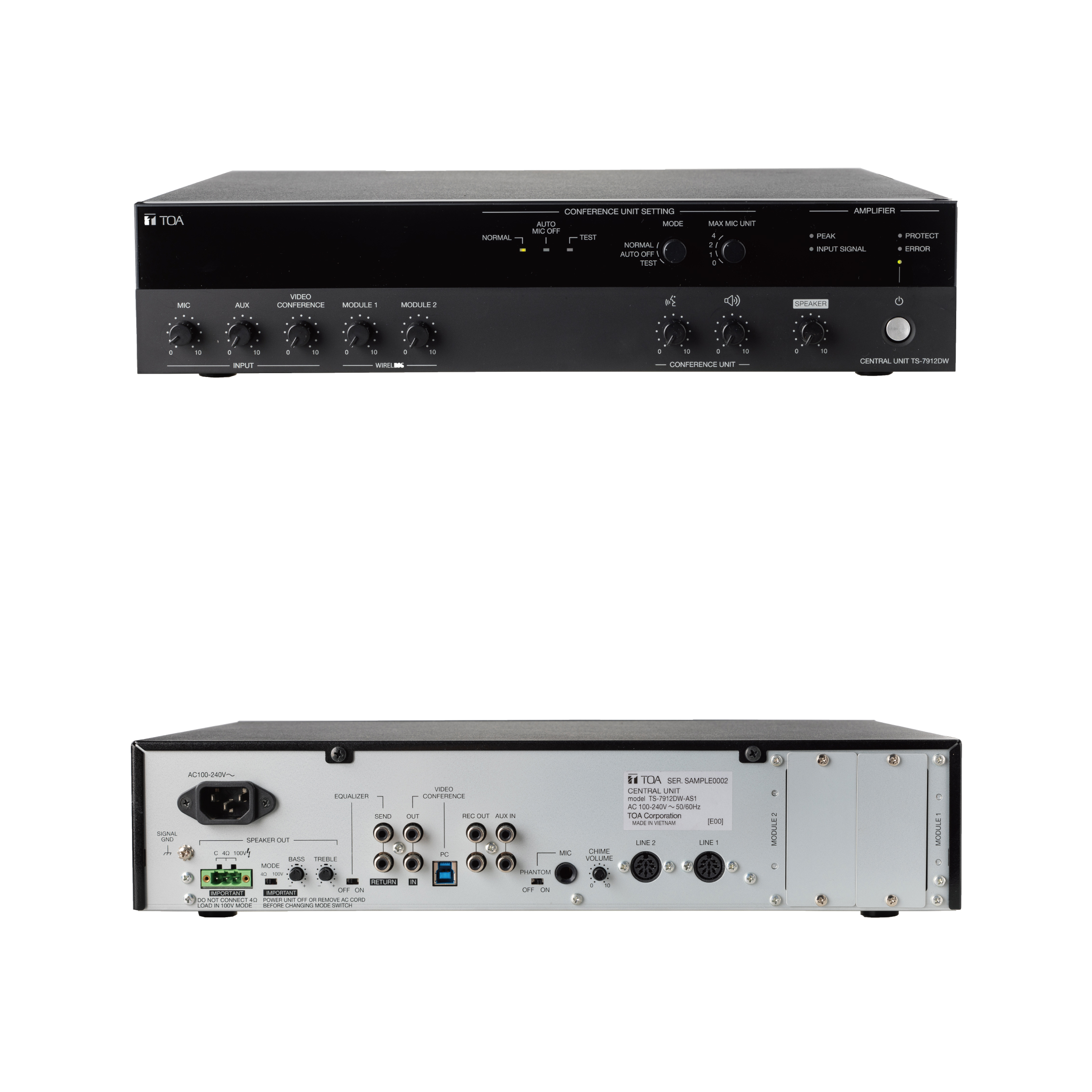

TS-7912DW 中央单元

中央单元


电源100 - 240 V AC, 50/60 Hz
额定输出120 W (扬声器输出)
功率 / 电流消耗

235 W (额定输出, 64 个单元)

85 W (额定输出的1/8, 64 个单元)

200 mA 或更低 (电源开关关闭时)

频率响应20 Hz 至 20 kHz ±3 dB
失真率1 % 或以下(在 1 kHz时) (20 kHz LPF (AUX-0025))
音效控制低音: ±10 dB (在 100 Hz时), 高音: ±10 dB (在 10 kHz时) (扬声器输出)
信噪比

83 dB 或以上 (扬声器音量: 最小)

76 dB 或以上 (扬声器音量: 最大, 输入音量: 最小)

55 dB 或以上 (扬声器音量: 最大, 输入音量: 最大)

(A-加权)

音频输入

Mic: -60 dB* (非平衡) / -41 dB* (平衡) 可选, 600 Ω, Ø 6.3mm phone 接口

提示: MIC 输入配有幻象电源 (24 V DC, 可切换ON/OFF开关)

AUX IN: -20 dB*, 10 kΩ, 非平衡, RCA pin 接口 x 2

模块 1, 2: -20 dB*, 10 kΩ, 兼容无线调谐器模块 WTU-M9800

音频输出

扬声器输出: 高阻抗 (100 V line / 总计 83 Ω) / 低阻抗 (4-16 Ω) 可选, 可拆卸式接线端子 (3 pins)

录音输出: -10 dB*, 10 kΩ, 非平衡, RCA pin 接口 x 2

均衡器

返回/发送端子

-10 dB*, 10 kΩ, 非平衡, RCA pin 接口, 可切换ON/OFF开关

视频会议

输入/输出端子

-10 dB*, 10 kΩ, 非平衡, RCA pin 接口

USB 音频 Type-B 接口 (适用于 PC)

音频流数据输入: 11.025/16/22.05/32/44.1/48 kHz 采样频率 (可在PC上选择), 16位 PCM

音频流数据输出: 32/44.1/48 kHz 采样频率 (可在PC上选择), 16位 PCM

主席/代表单元端子

LINE 1, 2: 8 pins DIN 插座

主席/代表单元

可连接最大数量

最多 64个单元
会议单元设置

模式切换: 正常 / 自动关闭 / 测试

同时可开启的话筒单元数量开关: 可将话筒上的代表单元数设置为 0, 1, 2 或 4

优先语音铃声主席单元操作优先级按钮可激活单音铃声 (带音量控制)
音量控制MIC 音量, AUX 音量, 视频会议音量, 模块 1 音量, 模块 2 音量, 扬声器音量, 会议单元话筒和监听扬声器音量, CHIME 音量
LED 显示灯

电源 (绿色)

功放: 输入信号 (绿色), 峰值 (红色), 保护 (红色), 报错 (红色)

会议单元设定: 正常 (绿色), 话筒自动关闭 (绿色), 测试 (红色)

外观

面板: ABS 树脂, 黑色

外壳: 表面预处理钢板, 黑色, 油漆

尺寸420 (W) x 96.1 (H) x 313.1 (D) mm
重量5.2 kg
附件

电源线 (2 m) x 1

USB 线 (3 m) x 1

扬声器输出可拆卸端子 (5 mm, 3 pins) x 1

选配件

机架安装支架: MB-25B

延长线: YR-790-3, YR-790-10

无线调谐器模块: WTU-M9800 (5000 系列无线话筒)


* 0 dB = 1 V
