产品情报

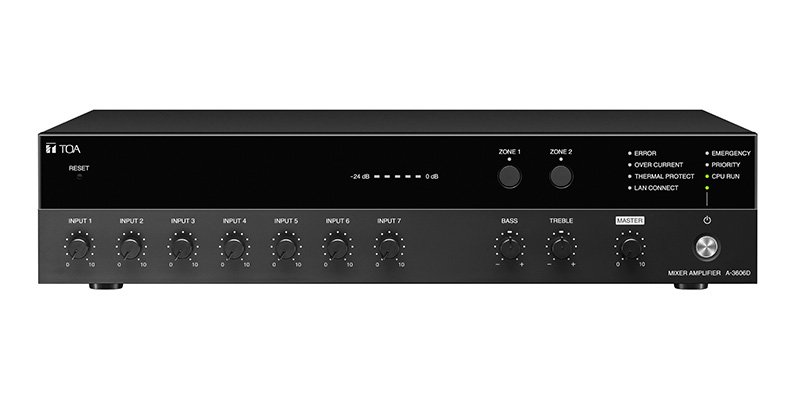

A-3606D数字混音功率放大器

型号 A-3606D
电源 100 - 240 V AC, 50/60 Hz
额定输出 60W
消耗功率

 96 W ( 额定输出 ),

 40 W ( 基于 EN62368)

消耗电流 200 mA 以下 ( 当电源开关关闭时 )
频率响应 50 Hz - 20 kHz ±3 dB (1/8 额定输出 )
失真率 1 % 以下(在 1 kHz, 额定电源 (20 kHz LPF (AUX-0025))
音质控制 Bass: ±10 dB (在 100 Hz 时) Treble: ±10 dB (在 10 kHz 时)
信噪比

 88 dB 以上 ( 主音量 : 最小 )

 76 dB 以上 ( 主音量 : 最大 )

 55 dB 以上 ( 输入 1 至 6)

 72 dB 以上 ( 输入 7)

 (A 加权 )

音频输入:输入 1, 2

 -60 dB* (MIC)/-20 dB* (LINE) 可选 , 600 Ω, 电子平衡 , 可拆卸式接线端子 (3.81 mm, 3 pins)

 注意 : MIC 输入配有幻象电源 (24 V DC, 切换开 / 关 )

音频输入:输入 3, 4

 -60 dB*, 600 Ω, 电子平衡 , 可拆卸式接线端子 (3.81 mm, 3 pins)

 注意 : 配有幻象电源 (24 V DC, 切换开 / 关 )

音频输入:输入 5, 6

 MIC (BUS 1)/LINE (BUS 2) 可选

 MIC: -60 dB* , 600 Ω, 电子平衡 , 可拆卸式接线端子 (3.81 mm, 3 pins)

 LINE: -20 dB*, 10 kΩ, 非平衡 , RCA pin jack x 2

音频输入:输入 7 -20 dB*, 10 kΩ, 非平衡 , RCA pin jack x 2
音频输入:功率放大器输入 0 dB*, 600Ω, 非平衡 , RCA pin jack
输入总线:输入 1 至 4 BUS 1
输入总线:输入 5, 6 BUS 1 / BUS 2 可选
输入总线:输入 7 BUS 2
音频输出:扬声器输出

 低阻抗

 (8 - 16 Ω)/

 高阻抗 ( 直连 , 分区 1/ 分区 2

 ׃ 100 V/ 总计 170 Ω)

 ( 分区 1/ 分区 2 可选 ,

 每个输出最大 60 W )

可拆卸式接线端子 (5.00 mm, 6 pins)

音频输出:录音输出 0 dB *, 600 Ω, 非平衡 , RCA pin jack
音频输出:LINE 输出 1, 2 0 dB *, 600 Ω, 非平衡 , RCA pin jack ( 可与区域选择关联锁定 )
控制输入:控制输入

 4 个通道 , 无电压闭合触点输入 , 开路电压 : 35 V DC 或更低 ,

 短路电流 : 10 mA 或更低 , 可拆卸式接线端子 (3.81 mm, 4 pins)

控制输入:远程音量 可拆卸式接线端子 (3.50 mm, 4 pins)
控制输入:区域控制输入

 无电压闭合触点输入 , 开路电压 ׃ 35 V DC 或更低 ,

 短路电流 ׃10 mA 或更低 , 可拆卸式接线端子 (3.81 mm, 4 pins)

控制输出:电源远程输出

 开路集电极输出 , 耐压 ׃ 30 V DC 或更低 ,

 控制电流 ׃ 25 mA 或更低 , 可拆卸式接线端子 (3.50 mm, 4 pins)

控制输出:紧急输出

 开路集电极输出 , 耐压 ׃ 30 V DC 或更低 ,

 控制电流 ׃ 25 mA 或更低 , 可拆卸式接线端子 (3.50 mm, 4 pins)

控制输出:区域控制输出

 开路集电极输出 , 耐压 ׃ 30 V DC 或更低 ,

 控制电流 ׃ 25 mA 或更低 , 可拆卸式接线端子 (3.81 mm, 4 pins)

铃声 1- 铃音 , 2- 铃音 , 或上升 4 个音调蜂鸣音或无法选择开关设置
显示灯 LED 电平表 , 电源指示灯 , 网络连接确认指示灯 , 广播优先级指示灯 , 紧急广播指示灯 , 热保护指示灯 , 电流过载保护指示灯 , CPU 运行指示灯 , 报错指示灯和区域指示灯
工作温度 -10 - +40 ˚C (14 - 104 ˚F)
工作湿度 85 % RH 或以下 ( 无凝结 )
外观

 面板 : ABS 树脂 , 黑色

 外壳 : 表面预处理钢板 , 黑色 , 油漆

尺寸 420 (w) x 96.1 (h) x 313.1 (d) mm 或 16,54" x 3.78" x 12.33"
重量 5 kg (11.02 lb)

* 0 dB = 1 V
