产品情报

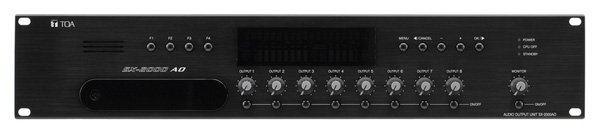

SX-2000AO(已停产)音频输出单元

音频输出单元

SX-2000AO是矩阵系统的音频输出单元。多个单元可以分散安装构成整个系统。它配有8路音频输出和2路模拟链接输入输出。它还配有8路控制输入和8路控制输出。SX-2000AO经由数字传输从音频输入单元接受音频信号。但在应急情况下可以通过模拟音频输出(1个通道)实现全区广播。在每个输出通道的电平表上指示音频输出电平(后置音量控制电平)。使用前面板的音量控制器或SX-2000软件,可以调节每个通道的音量。使用SX-2000软件可以锁定音量控制器。使用内置喇叭,可以监听任何输出通道。它配有1路应急音频输入和1路24V应急关闭输入。SX-2000AO有2路电源输入,能实现双冗余的系统供电。

型号

SX-2000AO

电源

24V DC
双电源输入结构能够实现双冗余电源

电流消耗

低于0.79A(24V DC下运行)

音频输出

8路输出P,0dB,适用负载:600Ω或以上,电子均衡输出可变为变压器均衡输出(可选)

音频输出特性

频率响应:20~20,000Hz
采样频率:48kHz
D/A转换器:24位

应急线路输出  应急信号可由继电器切换并发送到输入1号输入口(H,C,E)
应急切断24V输入

1路输入,输入电流:低于5mA

SX链接网络I/F

2个100BASE-TX电路,RJ45连接器

链接电缆/设施

5类屏蔽双绞线(CAT5-STP)

模拟链接输入/输出端子

输入:1路输入,RJ45连接器/输出
输出:1路输出,RJ45连接器/输出

链接电缆

5类屏蔽双绞线(CAT5-STP)

CI/CO链接

可用单元

 SX-2000CI或SX-2000CO
连接器/电缆  1个接口,RJ45连接器,5类屏蔽双绞线(CAT5-STP)
控制输入

8路输入

控制输出

8路输出
