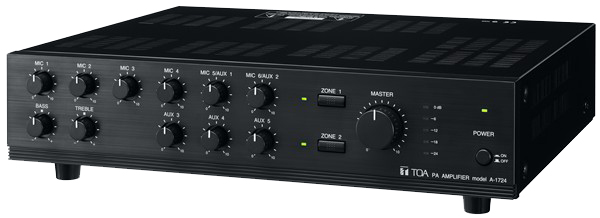

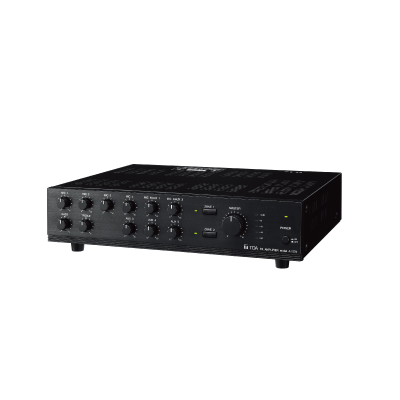

A-1724(已停产)混音功率放大器

  • 共6个话筒输入,配备独立可选幻象电源和电子平衡合并式XLR/耳机插孔连接器

  • 3路辅助输入包括2路立体声输入

  • 话筒输入5和6可切换为线路输入

  • 可与均衡器连接以获取更优良的音质或更好的音声调节

  • 配备录音输出连接器

  • 两个喇叭分区允许用户单独或同时选取各区

  • 连接添加的辅助放大器可获得更广泛用途

型号A-1724
电源交流电源50/60Hz
额定输出240W
消耗功率532W(额定输出),220W(EN60065)
频率响应50~20,000Hz(额定功率,1k)
失真

低于2%(额定功率,1kHz)

输入

话筒1-6:-60dB,600Ω,电子平衡式,XLR-3-31等效接头与耳机插孔合并式插座
辅助1-2:-20dB,600Ω,电子平衡式,XLR-3-31等效接头与耳机插孔合并式插座
(话筒5或辅助1,话筒6或辅助2可选)
辅助3-4:-20dB,10kΩ,非平衡式,RCA芯插孔
辅助5:-20dB,10kΩ,非平衡式,XLR-3-31等效接头与耳机插孔合并式插座
功率放大器输入:0dB,600Ω,非平衡式,RCA芯插孔
(LINE OUT和PWR AMP IN端子间连接均衡器或其他信号处理器)

输出

录音:0dB,600Ω,非平衡式,RCA芯插孔
线路:0dB,600Ω,非平衡式,RCA芯插孔
喇叭选择器:2分区,高阻抗
(100V线/42Ω),单独选择器键,
M4螺丝端子
喇叭直接输出:高阻抗
(100V线/42Ω),M4螺丝端子
M4螺丝端子
低阻抗
(4-16Ω)
M4螺丝端子

幻象电源由开关设置各话筒1-6为ON/OFF
信噪比
(频带20-20,000Hz)
大于100dB(主音量最小时)
大于76dB(主音量最大时)
大于60dB(话筒1-4)
大于53dB(话筒5,6)
大于76dB(辅助1-5)
音调控制低音:±10dB(100Hz),高音:±10dB(10kHz)
控制输入遥控音量:M3螺丝端子
电源遥控:无电压接点输入,开放电压:直流24V(设备电源关闭(OFF)时),
短路电流:低于10mA,M3螺丝端子
指示灯5点LED输出电平计
功率LED指示灯,
分区LED指示灯
工作温度-10℃~+40℃
材料面板:ABS树脂,黑色
外壳:钢板,黑色
尺寸(宽×高×深)420(宽)×107.7(高)×367(深)毫米
重量13.5千克
附件电源线×1
端子护盖×1
端子护盖安装螺丝×2
选购配件机柜安装支架:MB-25B,
音量调节护盖:YA-920

注释:上述螺丝端子障板距离:M3=7毫米,M4=9毫米
*0dB=1V
