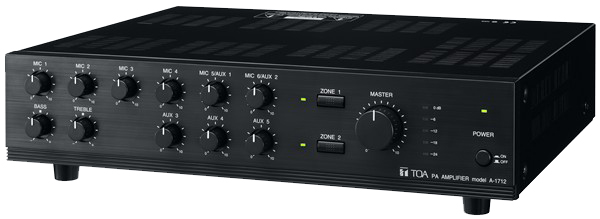

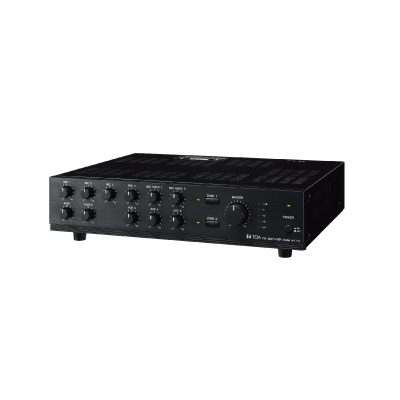

| 型号 | A-1712 | | 电源 | 交流电源50/60Hz | | 额定输出 | 120W | | 消耗功率 | 258W(额定输出),105W(EN60065) | | 频率响应 | 50~20,000Hz(额定功率,1k) | | 失真 | 低于2％(额定功率,1kHz) | | 输入 | 话筒1-6:-60dB,600Ω,电子平衡式,XLR-3-31等效接头与耳机插孔合并式插座
辅助1-2:-20dB,600Ω,电子平衡式,XLR-3-31等效接头与耳机插孔合并式插座
(话筒5或辅助1,话筒6或辅助2可选)
辅助3-4:-20dB,10kΩ,非平衡式,RCA芯插孔
辅助5:-20dB，10kΩ,非平衡式,XLR-3-31等效接头与耳机插孔合并式插座
功率放大器输入:0dB,600Ω,非平衡式,RCA芯插孔
(LINE OUT和PWR AMP IN端子间连接均衡器或其他信号处理器) | | 输出 | 录音:0dB,600Ω,非平衡式,RCA芯插孔
线路:0dB,600Ω,非平衡式,RCA芯插孔
喇叭选择器:2分区,高阻抗
(100V线/83Ω),单独选择器键,
M4螺丝端子
喇叭直接输出:高阻抗
(100V线/83Ω),M4螺丝端子
M4螺丝端子
低阻抗
(4-16Ω)
M4螺丝端子
(高,低阻抗端子不能同时使用) | | 幻象电源 | 由开关设置各话筒1-6为ON/OFF | 信噪比
(频带20-20,000Hz) | 大于100dB(主音量最小时)
大于76dB(主音量最大时)
大于60dB(话筒1-4)
大于53dB(话筒5,6)
大于76dB(辅助1-5) | | 音调控制 | 低音:±10dB(100Hz),高音:±10dB(10kHz) | | 控制输入 | 遥控音量:M3螺丝端子
电源遥控:无电压接点输入,开放电压:直流24V(设备电源关闭(OFF)时),
短路电流:低于10mA,M3螺丝端子 | | 指示灯 | 5点LED输出电平计
功率LED指示灯,
分区LED指示灯 | | 工作温度 | -10℃~+40℃ | | 材料 | 面板:ABS树脂,黑色
外壳:钢板,黑色 | | 尺寸（宽×高×深） | 420(宽)×107.7(高)×367(深)毫米 | | 重量 | 12.6千克 | | 附件 | 电源线×1
端子护盖×1
端子护盖安装螺丝×2 | | 选购配件 | 机柜安装支架:MB-25B,
音量调节护盖:YA-920 |
注释：上述螺丝端子障板距离：M3=7毫米，M4=9毫米
*0dB=1V |
