C-CC76423倍可变焦距倍率

23倍可变焦距倍率

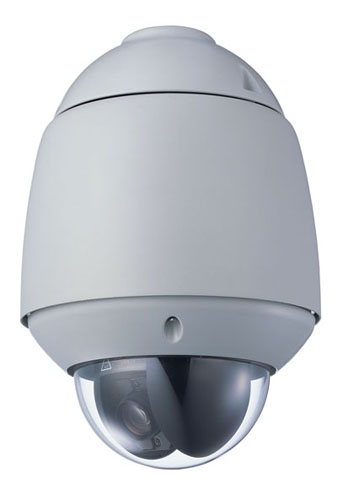

C-CC764室外型

  • 高分辨率480TV线
  • 新型宽动态
  • 昼夜功能
  • 最低被摄体照度0.51lx
型号 C-CC764
电源 AC24V(2P端口平行)
功率消耗 正常10W、最大80W
控制方式 同轴多重控制或RS-485通信方式(适用新协议)
视频输出 1.0V(p-p)75Ω BNC-R插孔
摄像机控制端子 RS-485摄像机控制端子 多芯电缆8P端口平行(其中3P)
报警输入

3系统 无电压闭合接点输入

开路电压:DC18V、短路电流:2mA以下(可设定报警动作)

多芯电缆8P端口平行(其中3P)

预备接点输出

1系统 开路集极输出 耐电压:DC20V、允许电流:100mA以下

多芯电缆8P端口处分开(其中1P)

同步方式

垂直外部同步/内部同步/电源同步(电源同步时可调整位相差)

ID

各8个文字(英文数字、记号)

摄像机、位置、跟踪、自动拍全景、巡视、原位、报警、扇形、AUX

预设记忆数 255位置+基本模式
自动动作 自动拍全景、预设序列、跟踪[可记忆2个图形(60秒)]、巡视(可记忆16个图形)
计时 更新:根据计时器设定、开始每日或每周的设定时间 程序:可设定16种动作

摄像原件 1/4型CCD
分辨率 水平:480TV线(中心部) 垂直:410TV线(中心部)
被摄体最低照度

高灵敏度功能OFF时:3lx

高灵敏度功能ON时:0.03lx

逆光补正 宽动态型/图形1/图形2/图形3/OFF
动态范围 46dB(逆光补正:宽型动态时)
高灵敏度功能 黑白模式、慢门模式(最大32倍)
白色调平衡 ATW/AWB
无闪变 自动补正
电子变焦距 12倍
自动聚焦 单按式/停止AF/连续
变焦距倍率 23倍

实效焦距

f=3.6-82.8mm(23倍)

实效视场角

水平:54°(W)-2.5(T)、垂直:41.6°(W)-1.9°(T)

最大口径比 F1.6(W)-F3.7(T)
变焦距动作速度 从WIDE端到TELE端约1.5秒(预设)、约2.9秒(手动操作)
旋转台 旋转范围 水平:360°循环       垂直:+5°~-185°
旋转速度

水平/垂直:最大360°/s(预设)、最大360°/s(手动操作)

其他功能 自动倒装、定格预置、手动限度设定、隐私屏蔽(可设定8处)、活动探测(4个位置中个能设定8处)
工作温度 -40℃~+50℃
工作湿度 90%以下(不产生冷凝水)
使用场所 室内、室外(但强腐蚀性的海边、工业地区、粉尘多的地区、受到强风压得高处除外)
表面最后加工

外壳、顶盖、装饰框:PC树脂、浅灰色

天棚:铝、浅灰色 涂漆 拱顶盖:PC树脂(透明)

防尘防水性能

IP66

尺寸

摄像机部外形:Ф230×330.5(H)mm(拱顶部外形:Ф150mm)

重量 约4.4kg
附件

顶盖固定螺丝(六角带孔螺栓M4×8)×3

CD-R(摄像机控制器软件、说明书[PDF])×1

任选品

墙壁安装金属件:C-BC711W

悬吊金属件:C-BC711P

杆安装金属件:C-BC711PM

防烟拱顶盖:C-A711DM
